بررسی و مقایسه فنی کاسه های بهداشتی موجود در بازار ایران و معرفی سنگ بهداشتی کارآمد در جهت کاهش چشمگیر مصرف آب .

تنظیم کننده : تهیه شده در واحد پشتیبانی گروه طراحی تولیدی ایمن آب

بهمن ۹۶

چندین مسئله در کارکرد استاندارد کاسه های بهداشتی مدنظر است:

1. شیب کاسه توالت که در جهت شستشوی آسان تر و تخلیه بهتر اثرگذار است
2. مسئله ی دوم که مورد بحث ما می باشد، بحث آبراه فلاشینگ کاسه توالت می باشد.

در این مورد کاسه های توالت موجود در بازار ایران اکثرا به دو نوع ریم باز و ریم بسته تقسیم می شوند.

کاسه های ریم باز:

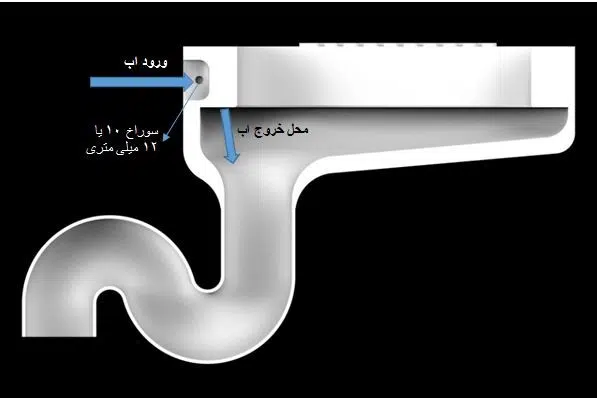

این نوع از کاسه ها برای خروج آب انتقال یافته از فلاش تانک تنها دو سوراخ به قطر ۱۰ یا ۱۲ میلیمتر در انتهای گلدانی دارند و توسط همین دو حفره عمل شستوشوی حجمی را انجام می دهند.(تصویر یک)

نخستین مشکل این نوع از سنگ ها نرسیدن به نرخ تخلیه ی مطلوب است. نرخ تخلیه ی مناسب در یک فلاش تانک استاندارد باید بالغ بر ۱٫۸ لیتر بر ثانیه باشد ولی در این سنگ ها بدلیل کوچک بودن مسیر های خروجی (۱۲ میلی متر)، نرخ تخلیه بسیار کوچک تر از مقدار استاندارد خواهد بود.(جدول یک)

جدول یک

مشکل دوم موجود در این زمینه این است که آب تنها در بالای محل شتر گلو خارج می شود و هیچگونه اثری جهت شستشوی سطح کاسه نخواهد داشت.(تصویر ۲)

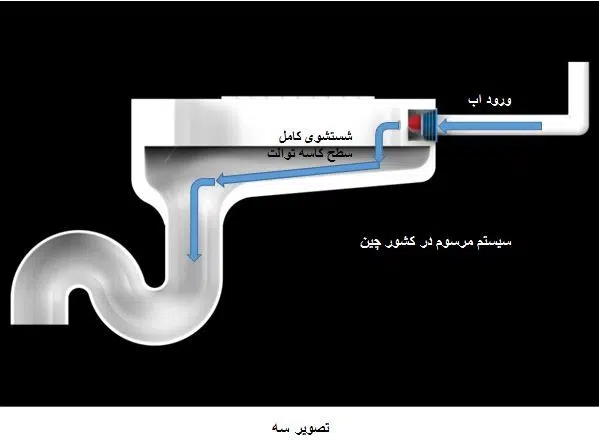

در کشور هایی مانند کشور چین که از کاسه های توالت ایرانی استفاده می کنند، بدلیل مرسوم نبودن وسایلی همچون شیلنگ شستوشو در این کشور ها، مجرای خروجی آب و مجرای ورودی آب در انتهای کاسه تعبیه شده است تا با طی کردن مسیر بیشتر، سطح کاسه را بطور کامل شستشو دهد.(تصویر سه)

کاسه های ریم بسته:

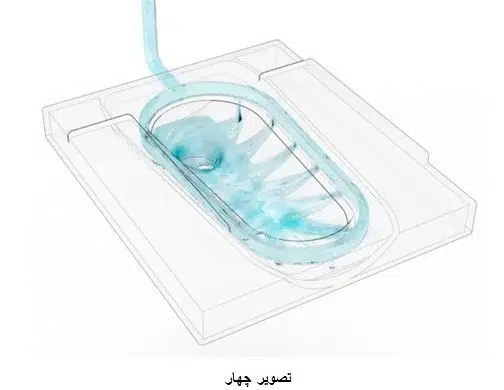

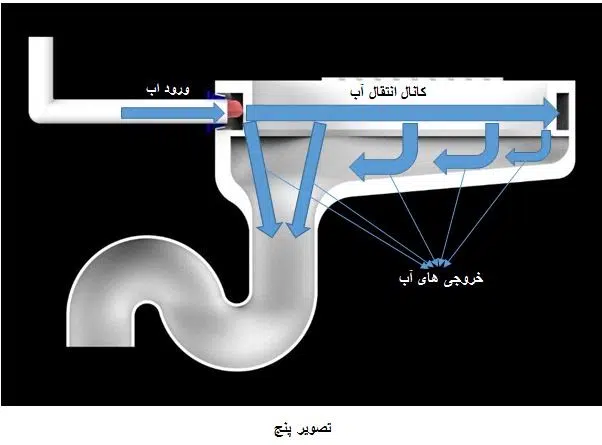

در کشور ما برخلاف کشور هایی همچون چین، شیلنگ شستشو در سرویس های بهداشتی موجود می باشد لذا در نوع دوم کاسه توالت ها که مرسوم به ریم بسته می باشند آب از سمت شتر گلو وارد و از طریق دو کانال تا انتهای کاسه حرکت می کنند. مسیر این کانال ها کاملا باز بوده و دارای کمترین افت فشار خواهد بود. بر روی این کانال ها نیز ده ها حفره ی خروجی وجود دارد که علاوه بر دستیابی به نرخ تخلیه ی مطلوب باعث شستشوی کامل کاسه خواهد شد.(تصویر چهار و پنج)

در شرکت ایمن آب بنا به نیاز این بخش و همچنین برای حفظ سلامت مسیر ورود آب به کاسه توالت، قطعه ای بنام استپ ال طراحی شده است تا لوله ی فاش تانک به دیواره ی کاسه نچسبیده و مسیر مسدود نشود.

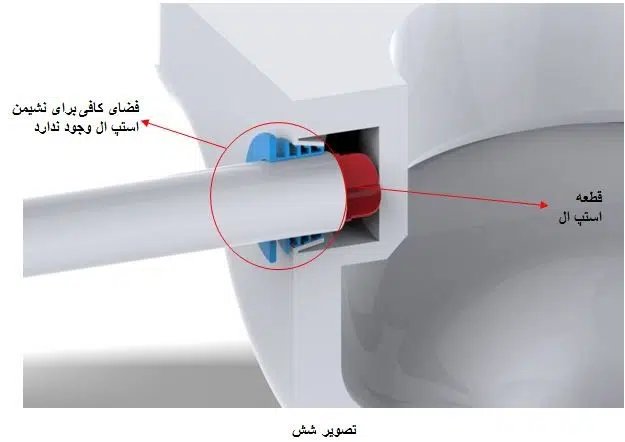

مشکل بزرگ ایجاد شده در این نوع از کاسه ها فراهم نشدن فضای مناسب برای نشیمن واشر پشت توالتی می باشد لذا آب بندی به درستی انجام نمی پذیرد.(تصویر شش)
